网带炉辐射管

  网带炉辐射管的网带的运行速度通过变频器调节，配置有数显式网带测速装置;可直读网带速度;温控系统由热电偶.数显式智能PID调节器和可控硅组成，形成闭环控制系统，可实现自动准确控温.

网带炉辐射管的整套设备由炉体、网带传动系统及温控系统三大部分组成的。

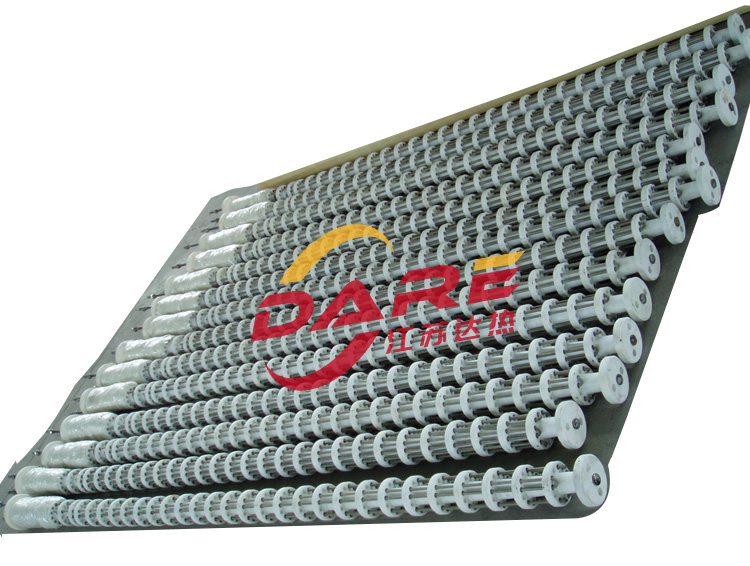

辐射管式样：

1、线装螺旋环绕电热辐射管
   这种电热辐射管由耐热合金钢套管和加热器组成，加热器一般由电热丝绕在开有螺旋沟槽的耐热绝缘陶瓷管芯上。
2、带状螺旋环绕电热辐射管
    这种加热器加热元件结构采用电阻带绕制，管芯多为多个分组式管芯组成，在同样表面负荷下，热辐射面大，材料可节省，一般大功率点加热辐射管采用此种形式。
3、轴向波折形笼柜式电热辐射管（俗称鼠笼式）

电加热辐射管的特点
1、核心材料采用直流氩弧焊接，使表面负荷、电阻差等技术要求获得保证。
2、耐热绝缘瓷件热震性好、耐高温、寿命长。有高、中、低温炉用和特种气氛炉用规格任意选用。外套管系采用无缝耐高温合金管及板卷管、离心铸管、非金属专用抗渗碳套管等。
　　其优点是：1、安装、检测、维修方便，均在炉外进行。
3、结构紧凑，性能稳定、单根功率大、使用寿命长。

   其结构是将加热元件的电阻丝（带）弯成“U”形串入多块绝缘耐高温的陶瓷支撑盘中，中间用一根耐热棒固定，这种辐射管寿命较长。
